產品簡介:
JL1010系列交直流高壓分壓器作為高電壓測量之理想設備,主要用于電力系統及電氣電子設備制造部門測量工頻交流高電壓和直流高電壓。

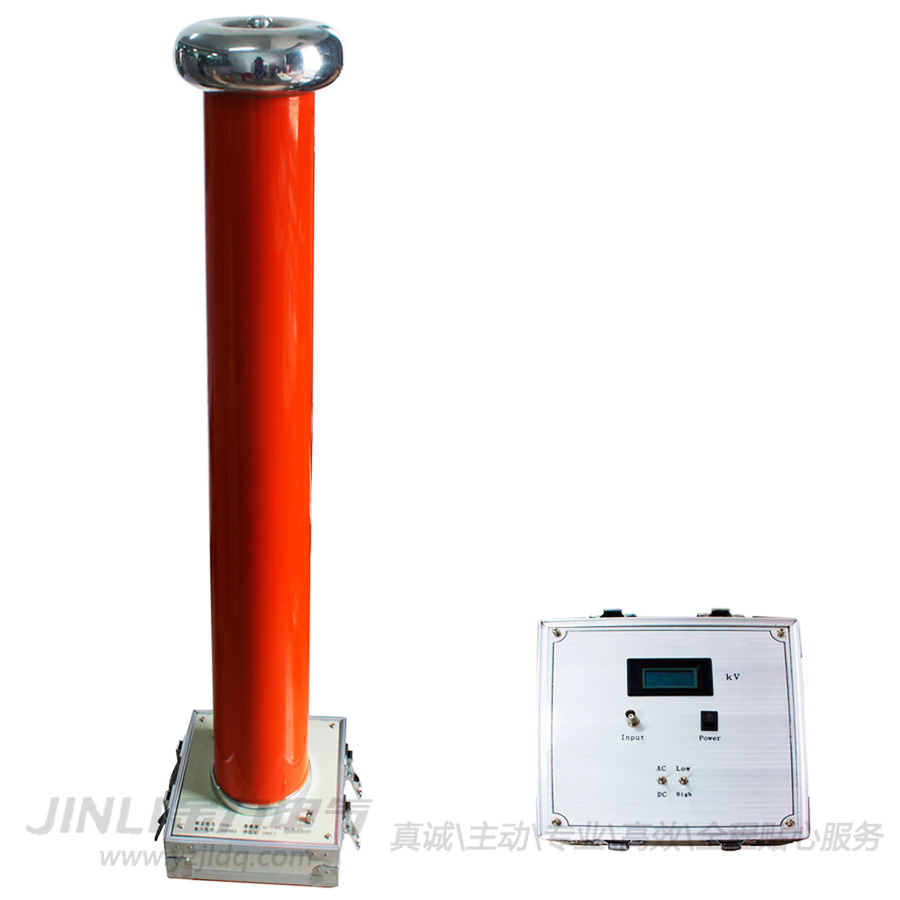

JL1010系列交直流高壓分壓器由高壓分壓器和低壓顯示表兩部分組成,兩者采用配套電纜連接使用。
產品特性:
◆ 精度高:采用精密高壓薄膜電容和精密高壓玻璃釉電阻,輸入阻抗高,降低了測試電流,功耗小,提高了儀器的測量精度和穩定性。
信號處理部分,采用高性能OP進行信號放大,運用zui新雙積分式AD采樣技術,四位半液晶顯示,zui高分辨力達到0.001kV,是高壓靜電電壓表的更新?lián)Q代產品。
◆ 抗干擾性能好:采用特殊屏蔽技術。鋁合金材料的均壓球表面光滑亮澤,有效地改善了均壓球周圍的電場分布,防止出現JD放電,提高測量數據的抗干擾能力。低壓顯示儀表采用全金屬封閉結構屏蔽,高壓分壓器和低壓顯示表采用高品質同軸電纜連接,減少高壓對示值的影響,從而實現高穩定度,高線性度。
◆ AQ可靠:JL1010系列交直流高壓分壓器是由高壓分壓器和低壓顯示儀表構成,高壓分壓器采用美國杜邦填充材料,特種工藝灌封,結構更小,重量更輕,內部局部放電量降到zui低,可靠性更高。不存在漏油問題。工作時高壓分壓器和低壓儀表采用同軸電纜連接,高低壓部分距離較遠,工作AO可靠。
◆ 操作簡單:采用撥碼開關切換高低壓、交直流,方便快捷。四位半液晶直接顯示測量結果,簡單直觀。為現場的檢測工作帶來極大的便利。
◆ 攜帶方便:采用便攜式結構,整機用鋁合金包裝箱作機殼,可方便地拆裝。體積小、重量輕,便于攜帶,使用十分方便。
產品參數:
◆ 分壓器分壓比:1000:1
◆ 絕緣介質:美國杜邦干式介質材料
◆ 交流測量方式:真有效值測量
◆ 環境條件:溫度:0~40℃;濕度:≤85%RH
◆ 規格參數:
型號 | 電壓等級 | 精度 | 量程 | 阻抗(MΩ) | 信號線長度 | 外形尺寸(mm3) | 質量 |
JL1010-50 | AC:50kV DC:50kV | AC:1.0% DC:0.5% | Low:0-20kV High:0-50kV | 600 | 3m | 180*180*620 | 6 |
JL1010-100 | AC:100kV DC:100kV | AC:1.0% DC:0.5% | Low:0-20kV High:0-100kV | 1200 | 3m | 180*180*900 | 8 |
JL1010-150 | AC:150kV DC:150kV | AC:1.0% DC:0.5% | Low:0-20kV High:0-150kV | 1800 | 4m | 250*250*1100 | 15 |
JL1010-200 | AC:200kV DC:200kV | AC:1.0% DC:0.5% | Low:0-20kV High:0-200kV | 2400 | 4m | 250*250*1330 | 17 |
JL1010-300 | AC:300kV DC:300kV | AC:1.5% DC:1.0% | Low:0-20kV High:0-300kV | 3600 | 5m | 250*250*1900 | 22 |
