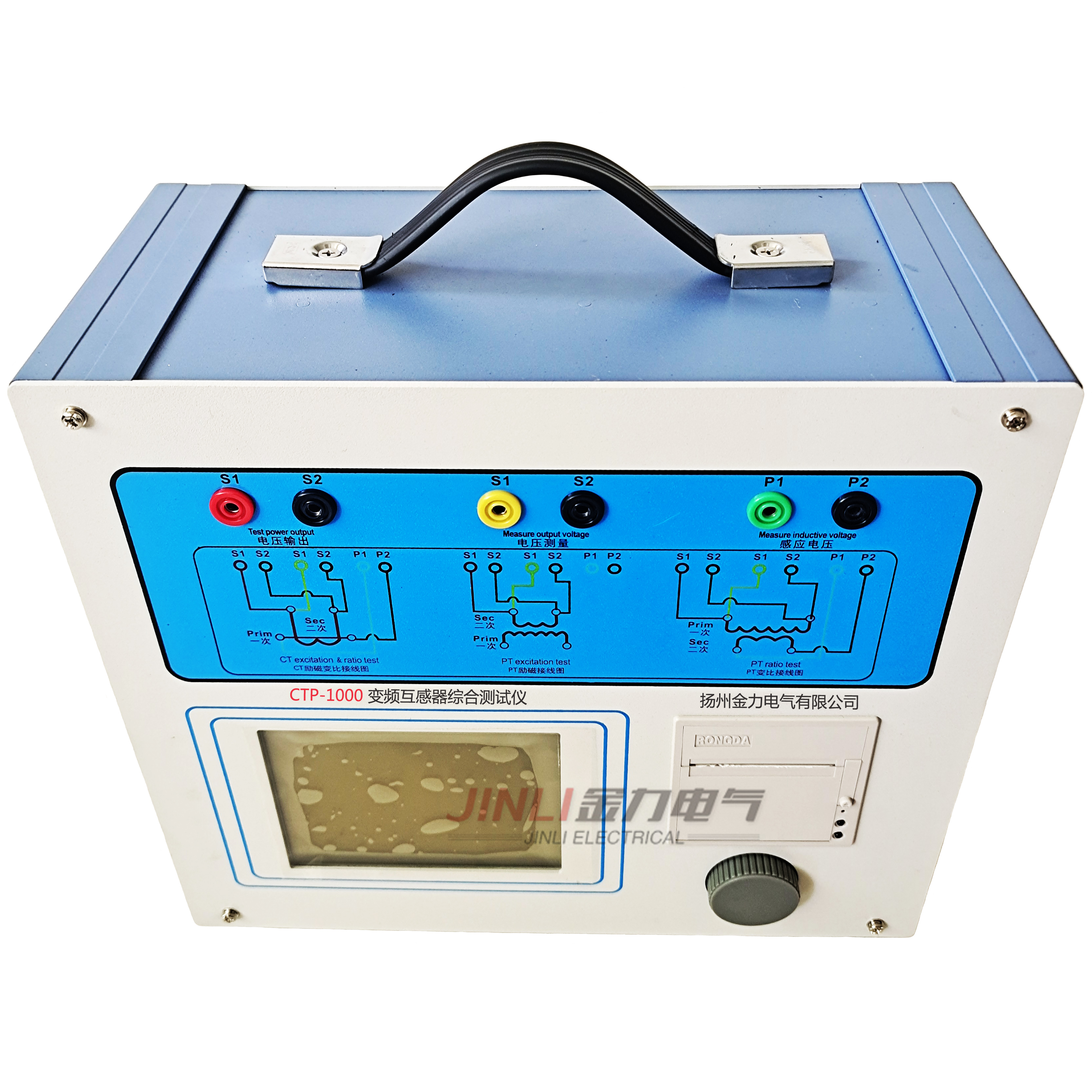

變頻互感器綜合測試儀PC操作軟件使用說明

7.1.將自動變壓器特性綜合測試儀光盤放入電腦光驅，將“軟件”解壓到c盤根目錄，打開Execute文件夾，選擇“Dqsy”文件，這就是變壓器測試軟件(圖21)。

7.2.首先打開自動變壓器特性綜合測試儀的電源，用USB通訊線連接電腦和測試儀。當PC連接到測試儀時，計算機會提示安裝驅動程序，該驅動程序位于軟件安裝目錄下的驅動程序目錄中。

7.3.安裝完畢后，在自動變壓器特性綜合測試儀的主菜單下，將光標移到PC機上進行通訊，按下按鈕，液晶屏上顯示“通訊開始”。

7.4.打開“Dqsy”軟件(以ct為例)，選擇“CT”。可以根據需要選擇伏安特性測試、誤差曲線、變比極性測試等選項。

7.5.檢查伏安測試結果，選擇“打開”并選擇對象，伏安特性測試曲線和數據如圖22所示。

選擇“打印”以報告的形式顯示結果，方便打印。點擊“保存”并選擇目錄后，您可以

將測試結果以網頁的形式保存在電腦中，以備日后查詢(可以用IE瀏覽器查看)。

7.6.檢查誤差曲線并選擇“誤差曲線”。進入菜單后，根據ct參數選擇額定電流和誤差曲線。

以及類型和次級阻抗。圖23顯示了誤差曲線和數據。點擊打印伏安特性和誤差曲線1

與打印相同，如圖24所示。

7.7.檢查PT伏安特性測試結果。操作請參考7.4和7.5。
