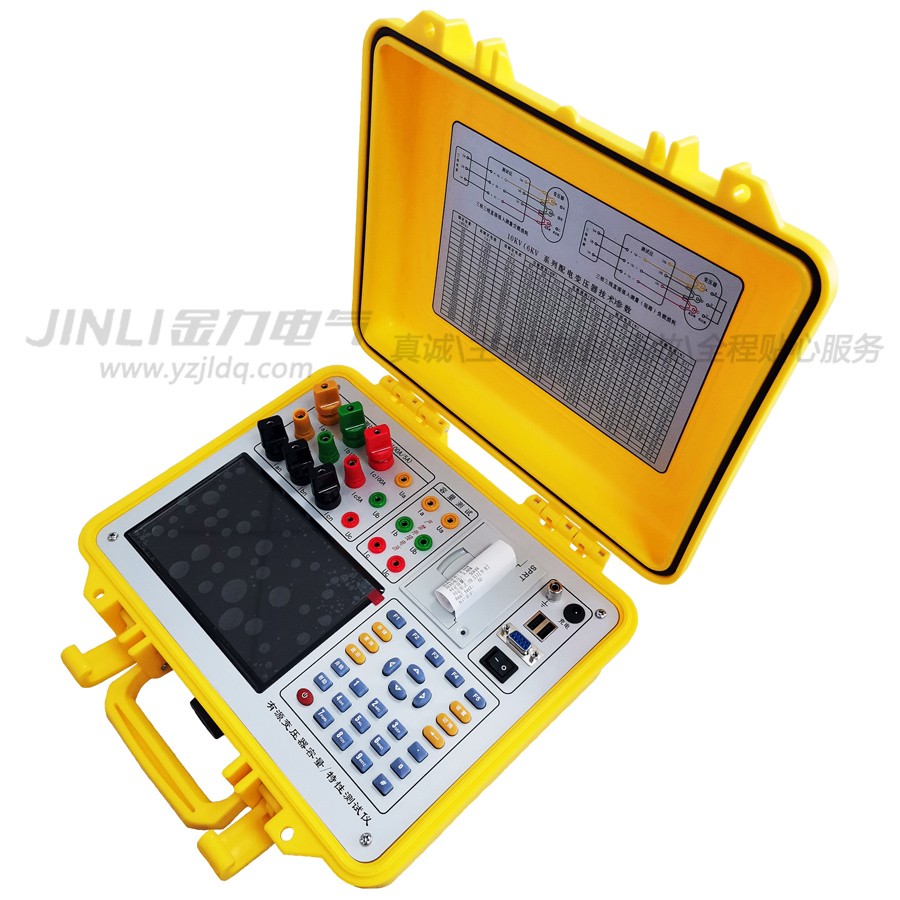

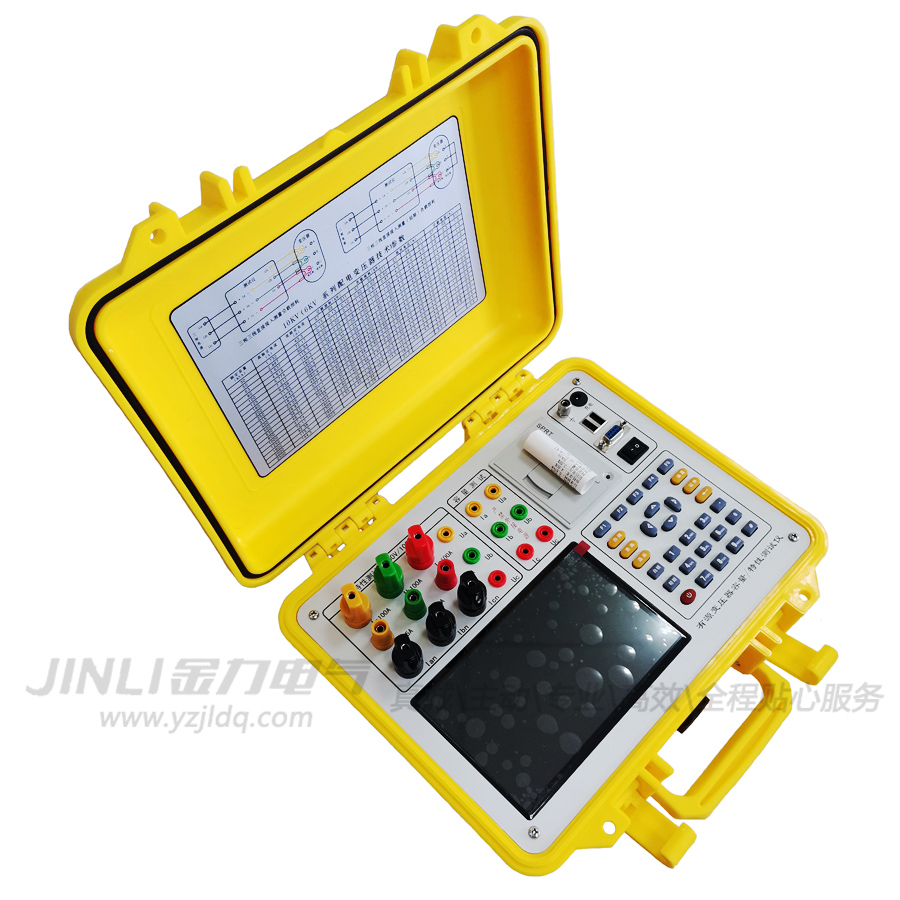

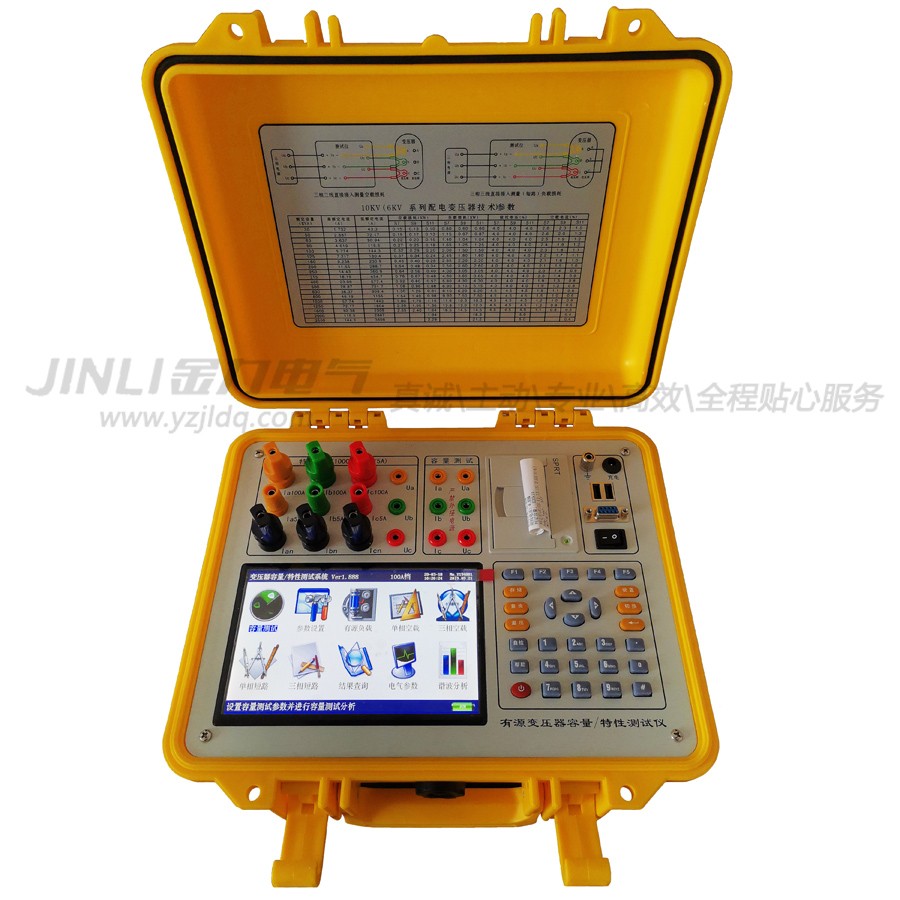

JL3013變壓器容量特性測試儀外接CTPT的試驗介紹

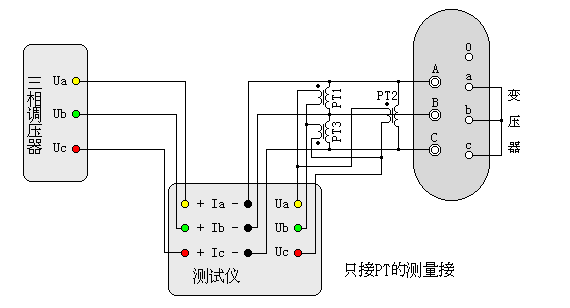

1、當電壓超過儀器的量程（且不大于1000V）時將3只PT接入測試回路中，PT并聯在相間。將參數設置中PT變比數值設置成相應的比值。

PT的選擇方法：

根據1000V/400V的電壓互感器，精度建議0.2級。

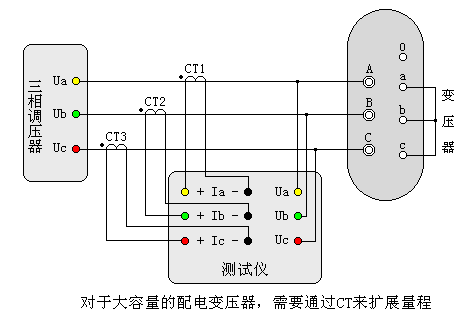

2、當測試電流超過儀器的zui大測量范圍時，采用外接CT（電流互感器）的方式進行擴展量程的試驗，如下圖：

用三只CT串在3條測試電源線中，將CT的次級線圈出線分別引到儀器的A、B、C相的電流端子。

CT的選擇方法：

根據zui大的試驗電流來選擇，例如：被測變壓器容量為3150KVA，其高壓側額定電流為181.87A，建議配200/5的電流互感器，精度建議0.2級。

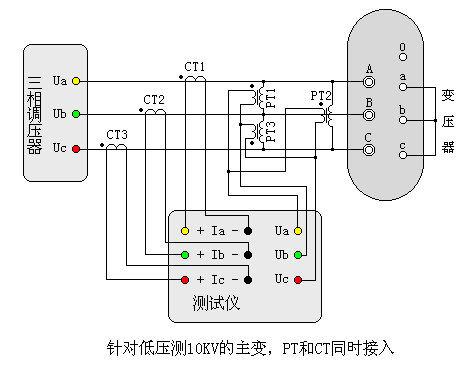

3、當電壓超過儀器的量程或電壓電流都超過儀器的量程時將3只CT和3只PT同時接入測試回路中，CT串聯進去，PT并聯在相間。將參數設置中CT和PT設置成相應的比值。

示意圖是短路試驗的接線，空載試驗請改變變壓器的接線。

CT的選擇方法：

根據zui大的試驗電流來選擇，例如：被測變壓器35KV/10KV，容量為31500KVA，其高壓側額定電流為519.63A，建議配600/5的電流互感器（耐壓10KV），精度建議0.2級。

如果可以在非額定電流的條件下做短路試驗，則只需根據空載試驗的條件來選擇CT，額定電流為低壓側額定電流×空載電流百分比

PT的選擇方法：

選用10KV/0.4KV的電壓互感器，精度建議0.2級

注意：以上接線圖變壓器均是按短路試驗的接線所繪制，如果做空載試驗，變壓器的接線要改成施加到低壓側，高壓側開路的接線方式。
